棕剛玉冶煉工藝有哪些呢

　　棕剛玉冶煉工藝過(guò)程分為起弧、熔煉、控制、精煉四個(gè)階段。那么棕剛玉冶煉工藝有哪些呢？

　　一、起弧

　　起弧是棕剛玉冶煉的前提，為使三相電極之間電流相同，要擺放起弧焦。起弧焦擺放時(shí)，先加少量礬土，平整爐底，電極稍離爐底。用鐵屑與碳?；旌弦砸欢ㄐ螤钿佋O在爐池中心，三根電極下部多鋪設起弧焦，使三項電極互相成通路。

　　起弧焦擺放方法有三種：星形擺放法、實(shí)心三角形擺放法和空心三角形擺放法。經(jīng)過(guò)實(shí)踐對比選擇星形擺放法，其優(yōu)點(diǎn)是起弧焦用量少，爐內增碳少，起弧快，熱量集中在爐池中心。

　　擺放好起弧焦后進(jìn)行送電起弧，落下三項電極至起弧焦上時(shí)，看到弧光和聽(tīng)到電弧聲時(shí)，說(shuō)明已經(jīng)起弧。待電流升至正常負荷的20%～50%時(shí)，在電極外側和弧光區加少量爐料壓住弧光。待電流上升到80%負荷時(shí)，正常加料、進(jìn)入熔煉階段。

　　二、熔煉

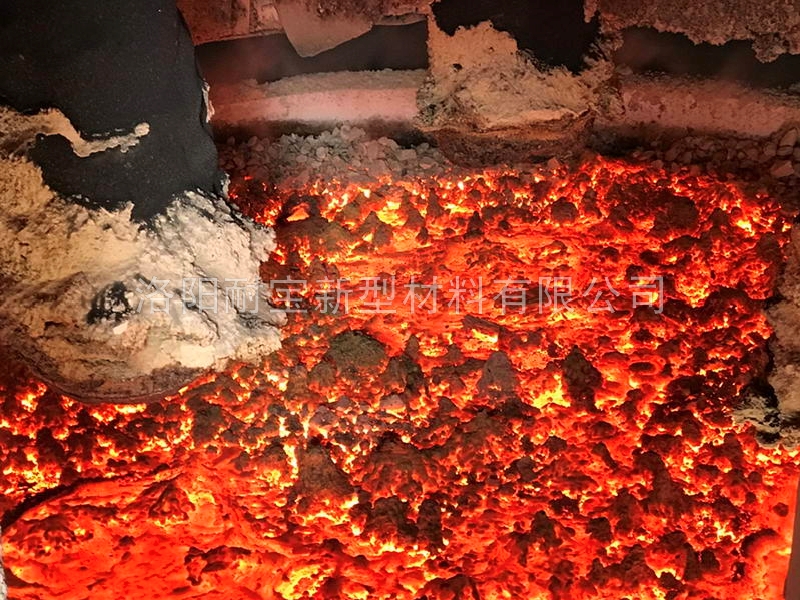

　　在熔煉階段，要使爐料熔化成液態(tài)，雜質(zhì)還原，生成鐵合金并與剛玉溶液分離。在熔煉過(guò)程中，要不斷的用粘棍對熔液質(zhì)量檢查做出必要的爐前調整，還要防止各種“反?，F象”的發(fā)生。根據熔煉程度料層會(huì )緩慢下落，保證爐內熔液充足在熔煉過(guò)程中要進(jìn)行投料，投料以加滿(mǎn)電爐使熔煉期終了為主要目標。

　　棕剛玉冶煉新工藝改進(jìn)主要是更進(jìn)一步掌控熔煉階段這一重要環(huán)節，熔煉階段是關(guān)系著(zhù)冶煉生產(chǎn)安全、能源消耗、冶煉單位時(shí)間利用、煙塵排放和工人勞動(dòng)強度的重要環(huán)節。

　　三、控制

　　所謂“控制”就是在一定時(shí)期內，停止加料，讓爐內的料盡量熔融和還原，并使熔化面積向外擴大，爐況“控制”的好，溶液緩慢上升，整個(gè)料面均勻下沉，料下得多，熔化的快。

　　在控制期內盡量把熱量用到擴大熔化面積上。待結束后在投入爐邊預熱料繼續熔煉?？刂破趦葼t料并未完全熔融，避免溶液溫度降低會(huì )讓爐料緩慢進(jìn)入熔液，弧光暴露在外，爐內熱損失大，電能損耗過(guò)大。

　　四、精煉

　　精煉的目的是把雜質(zhì)充分還原，鐵合金較好的沉淀聚集，爐內氣體暢通排出，同時(shí)進(jìn)一步提高熔液溫度和擴大熔化面積。電爐轉入精煉時(shí)要停止加料，采用低電壓，使投入的爐料盡量熔化。

　　精煉充分的特征是：爐內料層很薄，電極周?chē)臓t料和熔液緊緊相貼，液面十分穩定;三相電極電流表指針?lè )€定。電極根逸出氣體不多，電弧聲一致不間斷。精煉期如果控制不好會(huì )過(guò)分的增加電能的消耗。精煉的好壞直接影響棕剛玉的質(zhì)量和產(chǎn)量。
